[DeepLearning] 다중분류 / 손글씨 데이터 분류 실습





목표

• 손글씨 데이터를 분류하는 딥러닝 모델을 설계해보자
• 다중분류 딥러닝 모델링을 연습해보자

In [1]:

# 기본 라이브러리 불러오기

import numpy as np

import pandas as pd

import matplotlib.pyplot as plt



데이터 로딩

In [2]:

# keras에서 제공해주는 손글씨 데이터 불러오기

from tensorflow.keras.datasets import mnist

In [3]:

# 문제데이터와 정답데이터가 나뉘어 제공해주고 있음

# 훈련용, 테스트용 데이터도 나뉘어 제공

(X_train, y_train), (X_test, y_test) = mnist.load_data()

Downloading data from https://storage.googleapis.com/tensorflow/tf-keras-datasets/mnist.npz
11490434/11490434 [==============================] - 0s 0us/step

In [4]:

# 데이터 크기 확인

print(X_train.shape, y_train.shape)

print(X_test.shape, y_test.shape)

# 훈련데이터 6만장, 테스트 데이터 1만장 # 28*28 픽셀

# 픽셀: 사진의 정보를 가지고있는 단위 (작은 사각형 하나가 1픽셀)

(60000, 28, 28) (60000,)
(10000, 28, 28) (10000,)

In [5]:

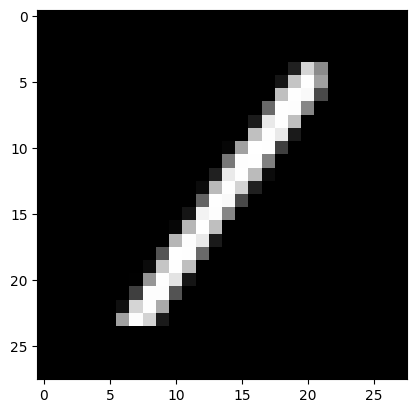

# 사진데이터 확인

plt.imshow(X_train[1003], cmap='gray')

# 흑백사진 # 0 ~ 255 검정색의 정도를 숫자로 가진다

Out[5]:

<matplotlib.image.AxesImage at 0x7eb6c26b7880>

In [6]:

# 정답데이터 확인

np.unique(y_train)

Out[6]:

array([0, 1, 2, 3, 4, 5, 6, 7, 8, 9], dtype=uint8)



MLP 모델링

• 입력층의 구조, 출력층의 구조 고려
• 학습능력을 위한 중간층의 깊이 고려
• loss, optimizer 설정

In [7]:

# 딥러닝 라이브러리 불러오기

from tensorflow.keras.models import Sequential

from tensorflow.keras.layers import Dense, InputLayer, Flatten

# Dense: 퍼셉트론을 묶음으로 표현하는 클래스

# InputLayer: 입력층 설정

# Flatten: 2차원의 사진 데이터를 1차원으로 표현하기위한 클래스

In [28]:

# 1. 신경망 설계

# 뼈대

digit_model = Sequential()

# 입력층

digit_model.add(InputLayer(input_shape=(28,28)))  # 28*28의 2차원데이터

# 중간층(은닉층)

digit_model.add(Flatten())  # 2차원의 사진데이터를 1차원으로 변경 (선형모델을 위한 작업) digit_model.add(Dense(units=16, activation='relu'))

digit_model.add(Dense(units=8, activation='relu'))

digit_model.add(Dense(units=32, activation='relu'))

digit_model.add(Dense(units=16, activation='relu'))

digit_model.add(Dense(units=8, activation='relu'))



# 출력층

digit_model.add(Dense(units= 10, activation='softmax'))

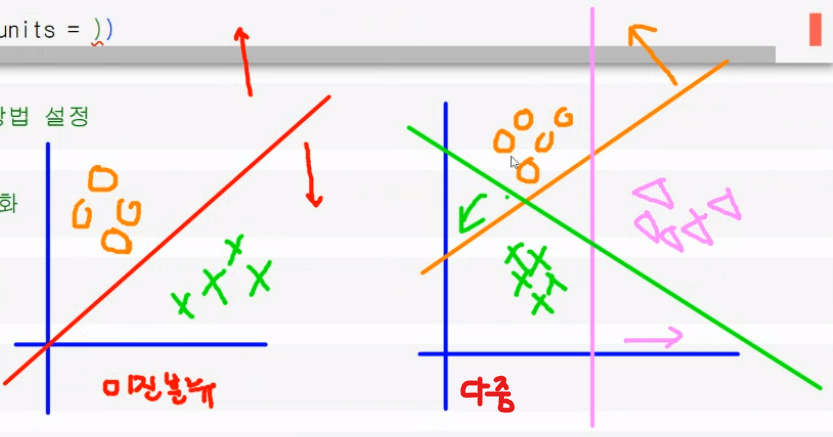

# 다중분류는 클래스의 개수만큼 선형모델이 필요하다

# 활성화함수 : softmax(클래스 개수만큼 확률값이 출력 -> 총합 1로 만들어주는 함수)



퍼셉트론: 선형모델 + 활성화함수

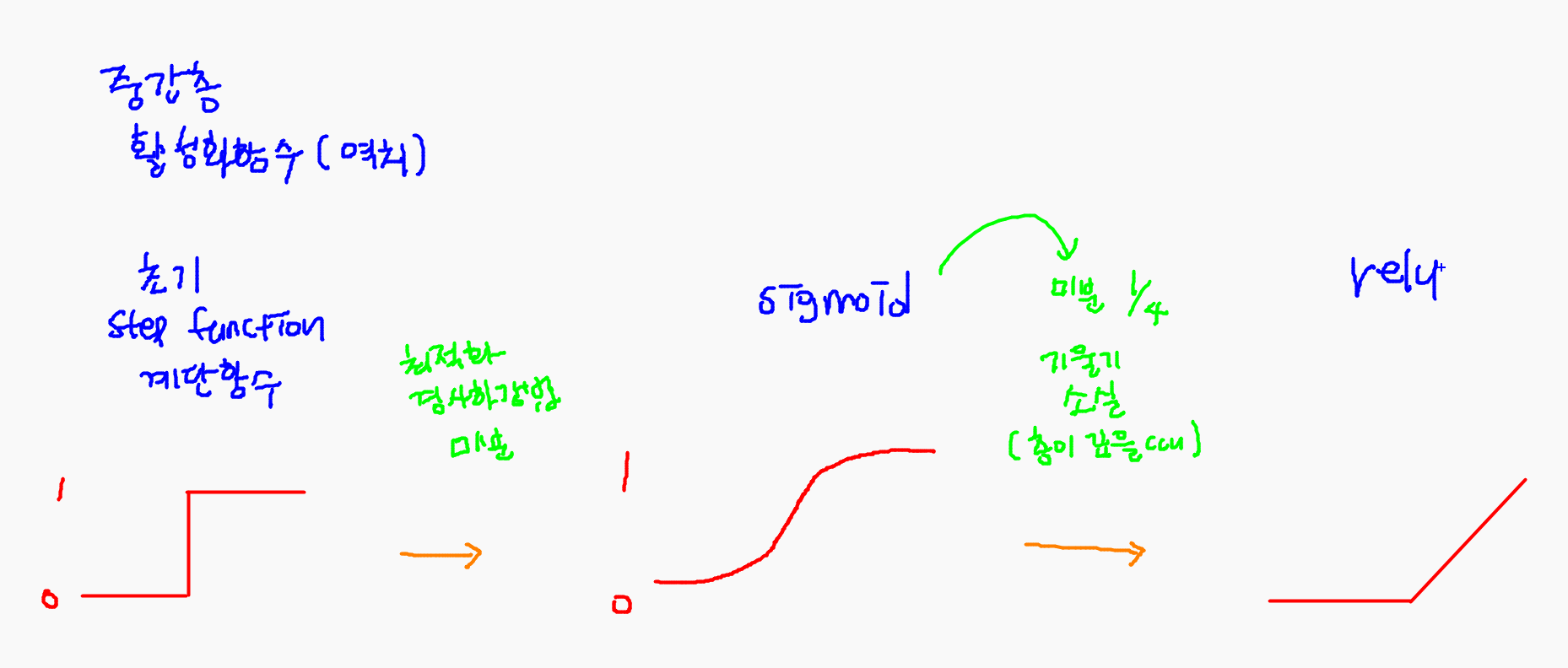

*활성화함수 (중간층, 출력층에서 사용)

• 중간층: 활성화/비활성화(역치) 스텝펑션 -> 시그모이드 (왜? 최적화알고리즘 경사하강법을 적용하기 위해서 기울기와 역치개념을 가지는 시그모이드를 사용
• 출력층 : 최종 결과의 형태를 결정

(내가 출력하고자하는 형태에 따라 다르게 작성, units /activation)

[출력형태에 따른 unit 의 개수]

• 회귀: units = 1
• 이진분류: units = 1
• 다중분류: units = 클래스의 개수

[출력 형태에 따른 활성화함수의 종류]

• 회귀: linear (항등함수, y = x 선형모델이 예측한 데이터를 그대로 출력) 기본값,적어주지 않아도 괜찮다
• 이진분류: sigmoid (0~1 사이의 확률값을 출력)
• 다중분류: softmax (클래스의 개수만큼 확률값이 출력 -> 각각의 확률값의 총합이 1이 되도록 출력)

[정리]

출력층에서 사용하는 unit 의 개수와 활성화 함수

• 회귀: units = 1, activation = 'linear' (default)
• 이진분류: units = 1, activation = 'sigmoid'
• 다중분류: units = 클래스의 개수, activation = 'softmax'





In [9]:

# 2. 모델학습 및 평가 방법 설정

digit_model.compile(loss = 'sparse_categorycal_crossentropy',

                                 optimizer = 'SGD',

                                 metrics = ['accuracy'])

# loss: 오차 실제값과 예측값의 차이

# 회귀: mean_squared_error

# 이진분류: binary_crossentropy

# 다중분류: categorical_crossentropy

In [15]:

# 3. 모델 학습 및 시각화

h1 = digit_model.fit(X_train,y_train, validation_split=0.2, epochs = 20)



# 문제 발생!

# 오류 확인 -> 정답데이터의 shape가 일치하지 않음!! ( shape 가 다르면 비교 X)

# y_train 확인해보자!

Epoch 1/20
1500/1500 [==============================] - 4s 2ms/step - loss: 2.1128 - accuracy: 0.3931 - val_loss: 1.9161 - val_accuracy: 0.5742
Epoch 2/20
1500/1500 [==============================] - 3s 2ms/step - loss: 1.7421 - accuracy: 0.6043 - val_loss: 1.5517 - val_accuracy: 0.6589
Epoch 3/20
1500/1500 [==============================] - 3s 2ms/step - loss: 1.4032 - accuracy: 0.6938 - val_loss: 1.2568 - val_accuracy: 0.7467
Epoch 4/20
1500/1500 [==============================] - 4s 3ms/step - loss: 1.1669 - accuracy: 0.7607 - val_loss: 1.0594 - val_accuracy: 0.8055
Epoch 5/20
1500/1500 [==============================] - 3s 2ms/step - loss: 1.0066 - accuracy: 0.7913 - val_loss: 0.9295 - val_accuracy: 0.8258
Epoch 6/20
1500/1500 [==============================] - 3s 2ms/step - loss: 0.8920 - accuracy: 0.8066 - val_loss: 0.8227 - val_accuracy: 0.8308
Epoch 7/20
1500/1500 [==============================] - 4s 3ms/step - loss: 0.8023 - accuracy: 0.8230 - val_loss: 0.7870 - val_accuracy: 0.8232
Epoch 8/20
1500/1500 [==============================] - 4s 2ms/step - loss: 0.7542 - accuracy: 0.8225 - val_loss: 0.6976 - val_accuracy: 0.8382
Epoch 9/20
1500/1500 [==============================] - 3s 2ms/step - loss: 0.6971 - accuracy: 0.8304 - val_loss: 0.6452 - val_accuracy: 0.8455
Epoch 10/20
1500/1500 [==============================] - 3s 2ms/step - loss: 0.6656 - accuracy: 0.8269 - val_loss: 0.6111 - val_accuracy: 0.8456
Epoch 11/20
1500/1500 [==============================] - 4s 3ms/step - loss: 0.6371 - accuracy: 0.8339 - val_loss: 0.6185 - val_accuracy: 0.8433
Epoch 12/20
1500/1500 [==============================] - 4s 3ms/step - loss: 0.6015 - accuracy: 0.8418 - val_loss: 0.5595 - val_accuracy: 0.8619
Epoch 13/20
1500/1500 [==============================] - 4s 2ms/step - loss: 0.5874 - accuracy: 0.8459 - val_loss: 0.5717 - val_accuracy: 0.8392
Epoch 14/20
1500/1500 [==============================] - 4s 3ms/step - loss: 0.5809 - accuracy: 0.8417 - val_loss: 0.5406 - val_accuracy: 0.8583
Epoch 15/20
1500/1500 [==============================] - 3s 2ms/step - loss: 0.5713 - accuracy: 0.8428 - val_loss: 0.5682 - val_accuracy: 0.8444
Epoch 16/20
1500/1500 [==============================] - 4s 3ms/step - loss: 0.5581 - accuracy: 0.8451 - val_loss: 0.5476 - val_accuracy: 0.8449
Epoch 17/20
1500/1500 [==============================] - 5s 3ms/step - loss: 0.5471 - accuracy: 0.8511 - val_loss: 0.5027 - val_accuracy: 0.8659
Epoch 18/20
1500/1500 [==============================] - 3s 2ms/step - loss: 0.5266 - accuracy: 0.8541 - val_loss: 0.5424 - val_accuracy: 0.8390
Epoch 19/20
1500/1500 [==============================] - 3s 2ms/step - loss: 0.5552 - accuracy: 0.8429 - val_loss: 0.5481 - val_accuracy: 0.8466
Epoch 20/20
1500/1500 [==============================] - 4s 2ms/step - loss: 0.5326 - accuracy: 0.8493 - val_loss: 0.5127 - val_accuracy: 0.8514

In [11]:

# 정답데이터의 형태 확인

y_train

# 실제 결과값 (클래스중 하나를 출력-> 범주형)

# 모델링 결과: 10개의 클래스에 대한 각각의 확률값

# 1개와 1-개는 비교가 불가능 # 2가지 해결방법

# [방법1. 정답데이터를 확률로 변경]

# [방법2. loss 함수를 변경 -]

# keras에서 지원하는 자동으로 정답 데이터를 알아서 확률로 계산해주는 방법

Out[11]:

array([5, 0, 4, ..., 5, 6, 8], dtype=uint8)

In [12]:

# [방법1. 정답데이터를 확률값으로 변경하기]

# 모델의 예측값은 확률값으로 출력 / 정답데이터는 범주형데이터 비교(loss) 불가

# 우리가 직접 정답데이터를 범주형에서 확률값으로 변경해주자!

from tensorflow.keras.utils import to_categorical

# 범주형데이터를 확률값으로 변경!

one_hot_y_train = to_categorical(y_train) one_hot_y_train[0:2]

# 첫번째 데이터 5일 확률 100%, 두번째 데이터는 0일 확률 100%

Out[12]:

array([[0., 0., 0., 0., 0., 1., 0., 0., 0., 0.],
       [1., 0., 0., 0., 0., 0., 0., 0., 0., 0.]], dtype=float32)

In [13]:

# [방법2. loss합수를 'sparse_categorical_crossentropy'라고 변경해주기]

# 평가를 할 때 알아서 확률값으로 변경해서 계산

# 스스로 내부에서 범주값을 확률값으로 변경하는 작업을 수행 후 loss 값 계산



digit_model.compile(loss='sparse_categorical_crossentropy',

                                 optimizer='SGD',

                                 metrics=['accuracy'])

# 2번방법을 더 선호

In [16]:

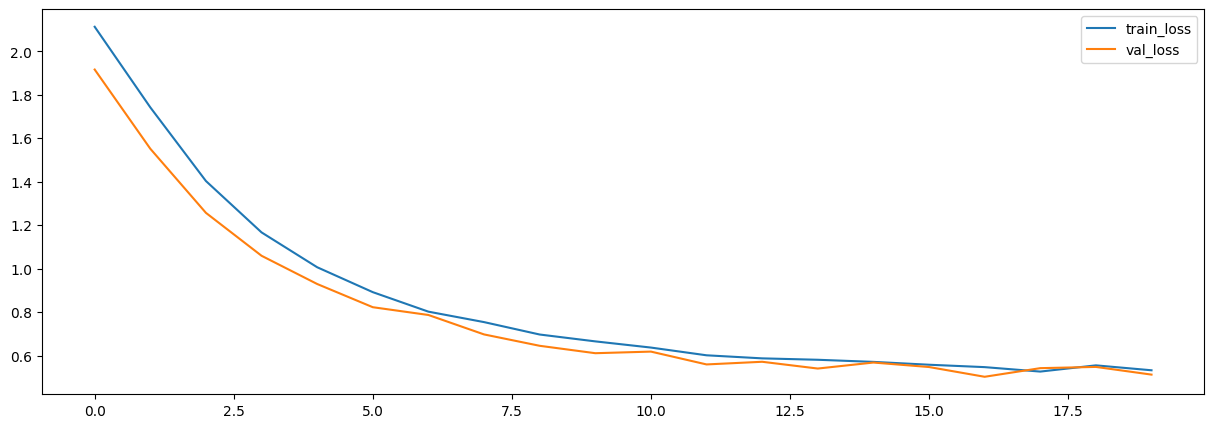

# 학습결과 시각화

plt.figure(figsize=(15,5))

plt.plot(h1.history['loss'],label='train_loss')

plt.plot(h1.history['val_loss'], label='val_loss')

plt.legend() # 범례

plt.show()

In [17]:

# 4. 모델 예측 및 평가

digit_model.evaluate(X_test,y_test)

# 정확도 약 0.8361

313/313 [==============================] - 1s 2ms/step - loss: 0.5157 - accuracy: 0.8522

Out[17]:

[0.5157346725463867, 0.8521999716758728]

In [18]:

# 파이썬에서 이미지를 처리하는 라이브러리

import PIL.Image as pimg

In [20]:

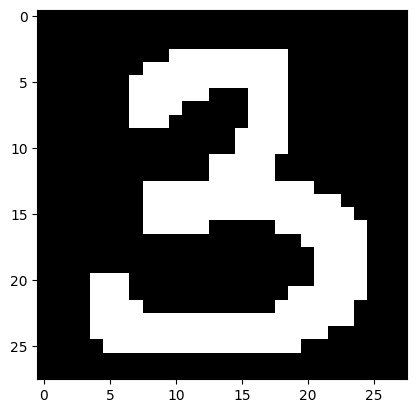

img = pimg.open('/content/drive/MyDrive/Colab Notebooks/DeepLearning/data/손글씨/3.png').convert('L')

plt.imshow(img, cmap = 'gray')

Out[20]:

<matplotlib.image.AxesImage at 0x7eb6a0003400>

In [21]:

# 전처리

# 이미지타입을 배열로 변환

img = np.array(img)

img.shape

Out[21]:

(28, 28)

In [22]:

# 2차원 -> 1차원

test_img = img.reshape(1,28,28,1)

test_img.astype('float32') /255

test_img.shape

Out[22]:

(1, 28, 28, 1)

In [23]:

# 예측

digit_model.predict(test_img)

# 결과: 10개의 확률로 출력

1/1 [==============================] - 0s 109ms/step

Out[23]:

array([[0.00087257, 0.07460436, 0.26929724, 0.50104976, 0.00099023,
        0.00596435, 0.00056276, 0.04439694, 0.01962147, 0.08264028]],
      dtype=float32)

In [24]:

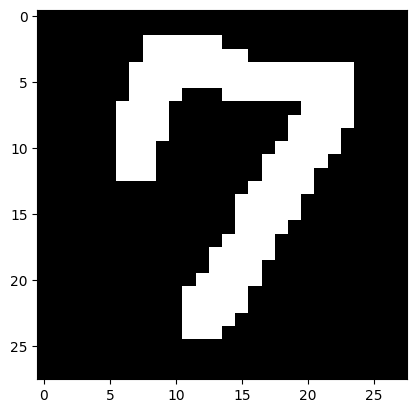

img = pimg.open('/content/drive/MyDrive/Colab Notebooks/DeepLearning/data/손글씨/7.png').convert('L')

plt.imshow(img, cmap = 'gray')

Out[24]:

<matplotlib.image.AxesImage at 0x7eb6b9d852a0>

In [25]:

img = np.array(img)

img.shape

Out[25]:

(28, 28)

In [26]:

test_img = img.reshape(1,28,28,1)

test_img.astype('float32') /255

test_img.shape

Out[26]:

(1, 28, 28, 1)

In [27]:

digit_model.predict(test_img)

1/1 [==============================] - 0s 21ms/step

Out[27]:

array([[0.00151591, 0.11247286, 0.05815671, 0.04056529, 0.01285851,
        0.00497619, 0.01201468, 0.7283904 , 0.00340034, 0.02564908]],
      dtype=float32)
